Система труб для сбора пыли

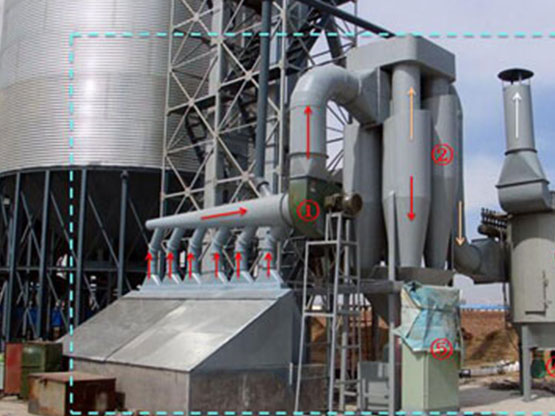

Полная система удаления пыли включает в себя пылезащитный чехол, вентиляционный канал, пылеуловитель и вентилятор. Вентиляционный канал (называемый трубой) является транспортным каналом потока воздуха, нагруженного пылью, в нем располагается пылезащитный чехол, пыль и вентиляторы, а также другие части, соединенные в один. Трубная конструкция является разумной, непосредственно влияет на эффективность всей системы удаления пыли. Поэтому для того, чтобы получить более разумную и эффективную программу, необходимо в полной мере учитывать при проектировании трубопроводов различные проблемы.

1. Прокладка трубопровода должна быть простой, старайтесь устанавливать трубопровод вертикально или под наклоном, угол наклона обычно не менее 50 ° так, чтобы пыль внутри трубопровода могла естественным образом соскользнуть вниз.

2. патрубок с горизонтальным или магистральным соединением, доступ, как правило, сверху или сбоку..

3. Трубы обычно используют круглое поперечное сечение, так как квадратное, прямоугольное поперечное сечение четырех углов трубопровода будет создавать вихревой ток, легко накапливаемый пылью. Минимальный диаметр обычно составляет не менее 100 мм для предотвращения засорения трубопровода.

4.  труба не должна опираться на оборудование (например, на кожух вентилятора), должна быть установлена, подвешена. Стальная труба монтируется горизонтально, на фиксированные отрезки расстояния, когда диаметр не превышает 360мм; не более 4м; не более 360мм; не более 3м. При вертикальной установке, расстояние между креплениями не более 4м, крепление каната и подвески непосредственно к фланцу не допускается.

5. Для уменьшения износа вентилятора пылесборник должен располагаться перед вентилятором.
