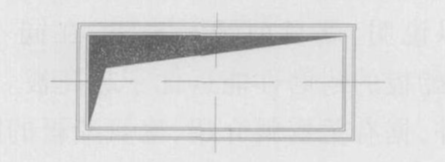

1. Несъемный четырехугольный сварочный тип. (figure 1)

До сих пор, как здесь, так и за рубежом, скользящие трубы для насыпного зерна применяют этот тип. Очень удобно наблюдать и заменять износостойкую облицовочную плиту, а рабочее состояние не может быть обнаружено до тех пор, пока не будет изношена родительская труба скольжения. При замене гильзы производится обдув двух вышеуказанных углов сварного шва и снятие верхней крышки. Этот метод требует длительного использования в системе хранения и транспортировки зерна насыпью, что представляет большую опасность.


                                                              figure 1

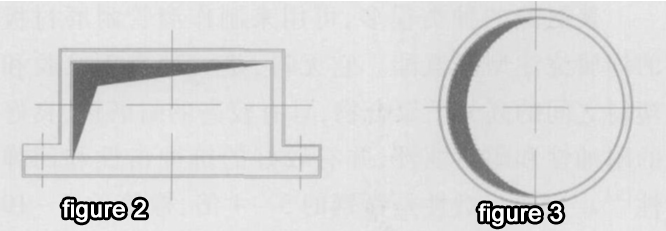

2.   Нижнее отверстие, нижняя пластина разборная типа (figure 2)

К этому типу относится скользящая труба, разработанная британской компанией ASC для Minsheng Corporation в порту Шанхай. Изначально конструкторы думали, что, поскольку он может быть разобран, замена износостойкой гильзы должна быть удобной. Но на самом деле нижняя часть скользящей трубы и износостойкая гильза очень важны, работать с ней нельзя, особенно на высоте. Шанхайский порт Minsheng Corporation отремонтировала его после износа материнской части скользящей трубы, использовала метод износа в одном месте и отремонтировала в одном месте, также в условиях открытого огня в системе хранения и транспортировки сыпучих материалов, хотя приняла некоторые меры во время ремонта утечки, но также есть скрытая проблема взрыва пыли.

3.Тип круглого сечения (рисунок 3)

До настоящего времени на трубу скольжения круглого сечения, используемую в стране и за рубежом, не устанавливалась износостойкая гильза. После износа скользящей трубы применяется метод ремонтной сварки на месте.

Вышеупомянутые 3 вида направляющих труб для сыпучих материалов не идеальны.

Схема реформирования направляющей трубы для сыпучих материалов

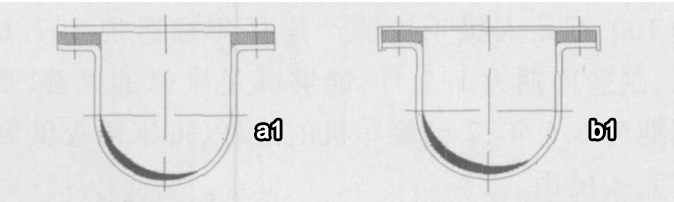

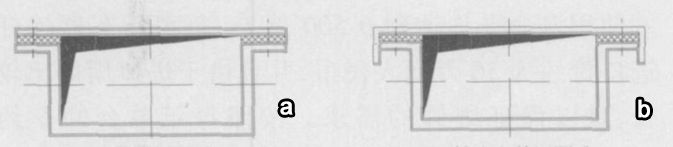

Чтобы облегчить наблюдение и обслуживание, уменьшить взрыв пыли, необходимо преобразовать тип скользящей трубы в сыпучий материал. Основываясь на многолетнем опыте установки и обслуживания, наша компания предложила прямоугольную верхнюю направляющую трубу и U-образную верхнюю скользящую трубу этих двух типов скользящих труб (рис. 4 и рис. 5).

У этой схемы реформы есть три преимущества:

(1)   Удобен для осмотра, обслуживания и замены износостойкой футеровки скользящей трубы.

(2)   Толщина крышки может быть меньше толщины скользящей трубы, что позволяет не только уменьшить собственный вес скользящей трубы, но и снизить стоимость скользящей трубы. Если толщина верхней крышки менее 3 мм, для увеличения ее жесткости лучше согнуть обе направляющие, как показано на рисунках 4b и 5b. Управление портом находится на верхней крышке.
